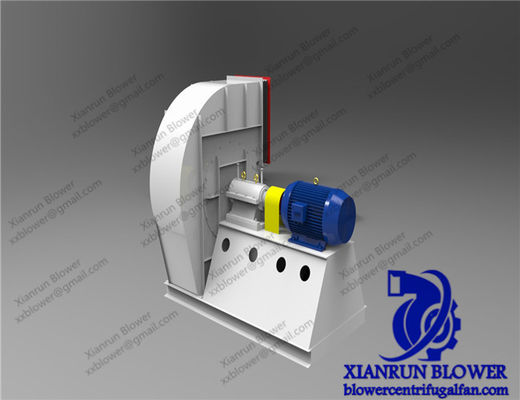

Souffleur centrifuge à haute pression 220V 380V 415V

Ventilateurs centrifuges, soufflante à air chaud industrielle, soufflante à grande vitesse, soufflante centrifuge haute pression, soufflante à air chaud industrielle

Composition et structure des ventilateurs centrifuges
1. Composition du ventilateur

Le ventilateur adopte une structure de transmission de type D à simple aspiration, et le ventilateur est relié au moteur par l'accouplement. Le corps du ventilateur est principalement composé d'un carter, d'une entrée d'air, d'un groupe rotor (turbine et broche), d'un palier, d'un accouplement et d'autres pièces.

En plus du corps du ventilateur, selon les besoins des utilisateurs, il peut également être équipé d'une variété de supports externes, courants : moteur, porte de régulation, support global, actionneur électrique, silencieux, etc.

2. Introduction à la structure du ventilateur

Le ventilateur peut être fabriqué en deux types : à partir d'une extrémité du moteur, comme la turbine tourne dans le sens des aiguilles d'une montre, on parle de cyclone dans le sens des aiguilles d'une montre, ce qui est exprimé par « dans le sens des aiguilles d'une montre » ; la rotation dans le sens inverse des aiguilles d'une montre est appelée machine à vent, désignée par « inverse ».

La position de sortie du ventilateur est exprimée par l'angle de sortie du carter : « avant » et « arrière » peuvent être fabriqués en 0°, 45°, 90°, 135°, 180°, 225° pour un total de six angles. D'autres angles spéciaux peuvent également être fabriqués selon les exigences de l'utilisateur.

Réparation et entretien du ventilateur
Un entretien correct est une garantie importante pour le fonctionnement sûr et fiable du ventilateur et l'amélioration de la durée de vie du ventilateur. Par conséquent, lors de l'utilisation du ventilateur, il faut y accorder suffisamment d'attention.

1. Réparation et entretien de la turbine

Au début du fonctionnement de la turbine et lors de toutes les inspections régulières, tant qu'il y a une chance, il est nécessaire de vérifier si la turbine présente des fissures, de l'usure, de la poussière et d'autres défauts.

Dans la mesure du possible, il est nécessaire de maintenir la turbine propre et de brosser régulièrement la poussière et la rouille avec une brosse métallique, car avec l'extension du temps de fonctionnement, cette poussière ne peut pas être fixée uniformément à la turbine, ce qui endommage l'équilibre de la turbine et peut même provoquer des vibrations du rotor.

Dès que la turbine est réparée, elle doit être équilibrée à nouveau. Si possible, l'équilibrage peut être effectué sur le terrain à l'aide d'un instrument d'équilibrage de test portable. Tous les boulons de fixation doivent être vérifiés pour s'assurer qu'ils sont bien serrés avant l'équilibrage. Étant donné que la turbine a fonctionné dans un état déséquilibré pendant un certain temps, ces boulons peuvent s'être desserrés.

2. Entretien du carter et de la chambre d'admission

En plus de l'inspection régulière du carter et de la chambre d'admission, qu'il y ait une usure importante, enlevez l'accumulation de poussière importante, ces pièces ne peuvent pas effectuer d'autres entretiens spéciaux.

Vérifiez régulièrement si tous les boulons de fixation sont serrés. Pour le ventilateur avec la partie boulon de fixation, appuyez sur le ressort papillon sur le pied inférieur à la hauteur d'installation spécifiée dans le dessin.

3. Entretien du service des paliers

Vérifiez souvent l'alimentation en huile de lubrification des paliers. S'il y a une fuite d'huile dans la boîte, vous pouvez serrer un peu le boulon du couvercle d'extrémité. Si cela ne suffit pas, vous devrez peut-être changer pour une nouvelle garniture d'étanchéité.

4. Entretien des autres équipements de support

L'entretien de tous les équipements de support, y compris les moteurs, les actionneurs électriques, les instruments, les compteurs, etc., se trouve dans les instructions d'utilisation respectives. Ces instructions sont fournies par les fabricants de support, et le fabricant fournira ces instructions aux utilisateurs dans des boîtes aléatoires.

5. Entretien lorsque le ventilateur n'est pas utilisé

Lorsque le ventilateur est arrêté en cours d'utilisation, lorsque la température ambiante est inférieure à 5℃, l'eau résiduelle de l'équipement et des canalisations doit être évacuée pour éviter de geler l'équipement et les canalisations.

6. Travaux d'entretien lorsque le ventilateur est garé et stocké pendant une longue période

(1) La surface des paliers et autres pièces principales est recouverte d'huile antirouille pour éviter la corrosion.

(2) Tous les demi-mois environ, le rotor du ventilateur doit être déplacé manuellement pour faire tourner le rotor d'un demi-cercle (180°), et l'extrémité de l'arbre doit être marquée avant de déplacer, de sorte que le point supérieur d'origine soit situé en bas après avoir déplacé le rotor.

Key Caractéristiques

• Diamètre de la turbine : 80~3500 mm
• Vitesse de l'arbre principal : 760~2900 tr/min
• Plage de pression : 9000~25425 Pa
• Plage de débit : 3297~43305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériau : fonte, acier au carbone, acier inoxydable.

• Efficacité : 70 % - 90 %
