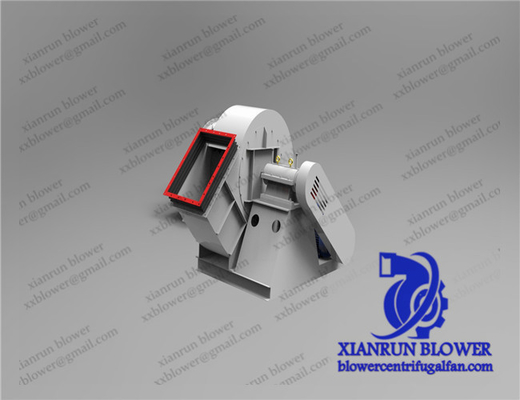

Ventilateur industriel à haute pression centrifuge fait sur commande de ventilateur de fan de couleur

Fans centrifuges et fan industriel de conduit d'échappement de fan de ventilateur de ventilateurs de ventilateur de fan à haute pression de rendement élevé

Le nettoyage, le démontage et l'ensemble centrifuges de ventilateur répondront aux exigences suivantes :

1. Tous les pièces et matériel annexe devraient être propres nettoyé, et la graisse antirouille de la surface commune devrait être enduite d'une couche de lubrification pour la protéger (excepté des conditions spéciales) ;

2. La surface fendue centrale verticale de l'enveloppe ne devrait pas être enlevée et nettoyée (la machine avec la structure de cylindre sera mise en application selon les dispositions des documents techniques d'équipement). Le diffuseur, le dispositif de reflux et la boîte d'incidence ne peuvent être enlevés pendant le nettoyage ;

3. la pompe à huile, le filtre, le réfrigérant à huile et la soupape de sûreté dans le système de lubrification et le système de scellage devraient être enlevés et nettoyés. Excepté le réfrigérant à huile, sa pente ne peut être examinée séparément.

le système de refroidissement de réglementation de dispositif du gaz 4.The et de gaz devrait être démonté et lavé, et le traitement de pression peut généralement être examiné ; S'il y a des conditions spéciales, l'essai d'étanchéité devrait être effectué selon les dispositions des documents techniques d'équipement.

Le ventilateur centrifuge pour trouver le temps de paix, devrait répondre aux exigences suivantes :

D'abord, quand l'unité de liaison directe est trouvée, le niveau longitudinal devrait être mesuré sur l'axe, et le niveau ne devrait pas dépasser 0.03/1000 ; Le niveau horizontal devrait être mesuré sur la surface de l'enveloppe, et le niveau ne devrait pas dépasser 0.1/1000 ;

Deux. Quand l'unité avec l'accélérateur est trouvée, le niveau vertical est mesuré sur le cou d'axe, et le niveau ne devrait pas dépasser 0.02/1000 ; Le niveau horizontal devrait être mesuré sur la surface moyenne horizontale de l'enveloppe inférieure (voir la figure V-2.1), et le niveau non ne devrait pas dépasser 0.1/1000 ; L'alignement de l'unité entière est généralement basé sur l'accélérateur. Article 32 en installant la base ou l'unité entière, les exigences suivantes devraient être répondues : D'abord, les paires de fer incliné de protection devraient être choisies selon la taille de l'unité. Pour l'unité avec une vitesse de plus de 3000 t/mn, le secteur de contact entre chaque fer de protection, entre le fer de protection et la base et la base ne devrait pas être moins de 70% de la surface commune, et l'espace local ne devrait pas être plus de 0,05 millimètres ; En second lieu, chaque groupe de fer de protection devrait être placé dans les groupes après sélection, et être marqué pour empêcher la confusion ;

Iii. Si la base se compose de plusieurs morceaux, la position des boulons d'anchrage tels que l'enveloppe et le siège de rapport devrait être vérifiée selon les dispositions des documents techniques d'équipement.

Iv. L'espace entre la clé de guide (clé plate principale ou verticale plate horizontale) sur la base et le corps devrait être uniforme et être conforme aux dispositions des documents techniques d'équipement. Sinon spécifique, l'interférence dans la rainure de clavette d'assemblée devrait être 0,01 | 0,02 millimètres ; Dans la rainure de clavette coulissante correspondante, le C1+C2 subalterne de l'espace entre les deux côtés devrait être de 0.04-0.08 millimètre, l'espace supérieur C devrait être de 0.5-1.0 millimètre, et la vis fraisée est de 0.3-0.5 millimètre au-dessous de l'A. sain.

Quand le logement de rapport et l'enveloppe inférieure sont montés sur la base, les exigences suivantes seront répondues :

1. Pour l'unité avec le logement de rapport et l'enveloppe inférieure comme tout, la moitié inférieure du corps devrait être installée sur la base, et en même temps, le trou de rapport est employé comme base pour niveler (l'unité avec le taux de croissance est généralement basée sur le taux de croissance pour le travail ci-dessus) ;

En second lieu, le siège de rapport et l'enveloppe inférieure ne sont pas l'une des unités, le siège de rapport devrait être installé sur la base, en même temps, le trou de rapport est employé comme référence pour la mise à niveau, et le degré axial différent de l'enveloppe inférieure et de la ligne d'axe d'axe est corrigé (l'unité avec l'accélérateur est généralement basée sur l'accélérateur pour le travail ci-dessus) ;

Iii. Les boulons reliant le siège de rapport à la clé de guide ou la mâchoire d'ancre sur l'enveloppe inférieure à la base devraient être fixés correctement. Le dégagement entre le boulon et le trou de vis et le dégagement entre l'écrou et le cadre devrait être conforme aux dispositions des documents techniques d'équipement.

Quatre, entre le siège de rapport et la base, ou entre la mâchoire d'ancre de l'enveloppe inférieure, le siège de rapport et la base, devraient être étroitement adaptés, avant de serrer le boulon, vérifient l'espace local avec un bouchon, et l'unité avec une vitesse de pas plus de 3000 t/mn n'est pas plus de 0,05 millimètres, et l'unité avec une vitesse plus haute que 3000 t/mn ne sont pas plus de 0,04 millimètres. Note : Le cadre se rapporte à la griffe d'ancre de l'incidence ou de l'enveloppe inférieure.

Le fond de l'accélérateur devrait étroitement être adapté à la base, et l'espace local ne devrait pas être plus grand que 0,04 millimètres avant que le boulon soit serré. L'article 35 la surface d'arc de contact, le dégagement supérieur et le dégagement latéral entre la protection de rapport et le cou d'axe sera conforme aux dispositions des documents techniques d'équipement. Si un certain index ne se réunit pas, on lui permet de réparer et éraflure, mais quand la réparation et l'éraflure de la protection de rapport, attention devraient être payées pour corriger l'axiality différent entre le rotor et le dispositif de fermeture des caisses, et de faire l'espace entre le rotor et le dispositif de scellage se conformer aux dispositions des documents techniques d'équipement (l'axe rabattable de tuile devrait se conformer aux dispositions des documents techniques d'équipement). L'article 36 les appuis axiaux et radiaux de saut de chaque pièce du rotor (axe, roue à aubes, disque d'équilibre, disque et accouplement poussé, etc.) ne dépassera pas les dispositions du document technique d'équipement. L'article 37 les surfaces communes de l'enveloppe supérieure et inférieure sera serré, et la valeur permise de la domiciliation se conformera aux dispositions des documents techniques d'équipement avant de serrer les boulons.

Faute de dispositions, les exigences suivantes seront répondues :

D'abord, la pression d'utilisation est inférieure qu'ou l'égal à 10 kilogrammes de force/cm2, l'espace ne devrait pas être plus grand que 0,12 millimètres (excepté le ventilateur d'agglomération) ; Quand la pression d'utilisation est plus haute que 10 kilogrammes de force/cm2, l'espace ne devrait pas être plus grand que 0,08 millimètres ;

Ii. Les boulons de connexion ne devraient pas être endommagés. Si là scelle le remplisseur ou enduit entre les surfaces communes, il devrait être rempli ou enduit même selon les dispositions des documents techniques d'équipement.

Quand l'accélérateur est assemblé, les exigences suivantes seront répondues (l'accélérateur d'engrenage planétaire sera mis en application selon les dispositions des documents techniques d'équipement) :

I. Les lacunes de chaque partie du rapport (espace supérieur, espace latéral, etc.), de la surface d'arc de contact et des points de contact par unité de superficie seront conformes aux dispositions des documents techniques d'équipement, et seront rayées si nécessaire ;

En second lieu, la distance centrale, le non-parallélisme, le dégagement de dent et le point de contact entre les axes du groupe de vitesse se conformeront aux dispositions des documents techniques d'équipement ;

Iii. La surface commune des coquilles supérieures et inférieures de la boîte de vitesse devrait être étroite, et l'espace local ne devrait pas être plus grand que 0,06 millimètres avant que les boulons soient serrés, et les boulons se reliants ne devraient pas être blessés. L'article 39 la valeur d'interférence entre la tuile supérieure de retour et la couverture de rapport (ou couverture de glande) et la surface de contact entre la tuile inférieure de retour et le trou de rapport se conformera aux dispositions des documents techniques d'équipement. S'il n'y a aucun règlement, la valeur d'interférence est généralement de 0.03-0.07 millimètre, et la surface de contact ne sera généralement pas moins de 75%. L'article 40 quand le moteur, la turbine à vapeur et la turbine à gaz sont reliés aux accélérateurs, ventilateurs et compresseurs, les différents axialities se conformera aux dispositions des documents techniques d'équipement.

Fonctionnalités clé

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~2900 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~43305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 70%-90%
