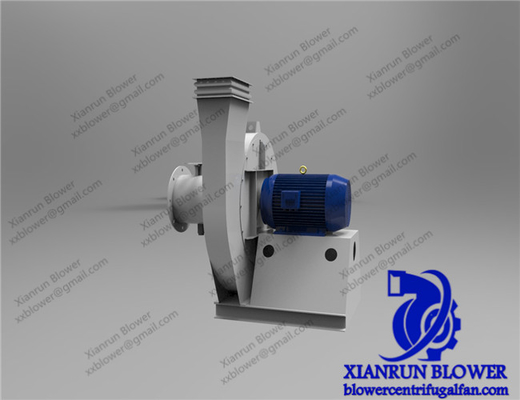

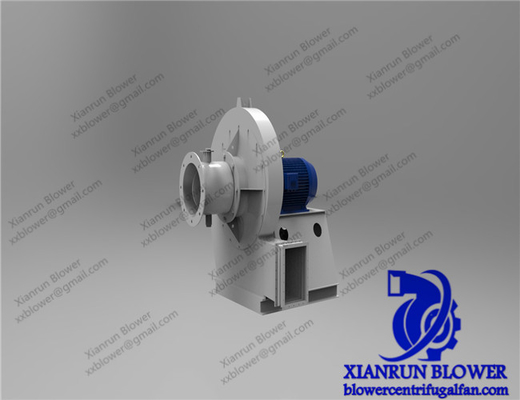

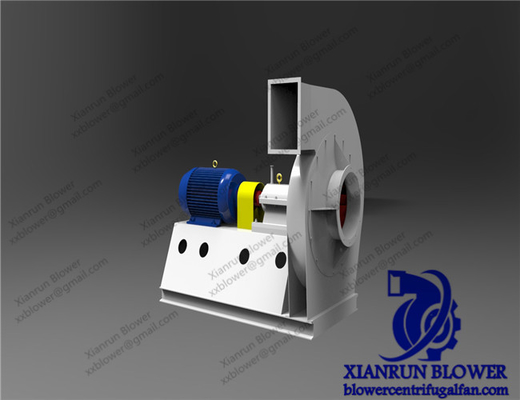

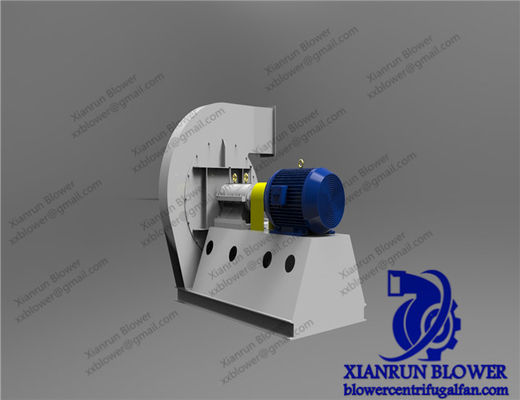

9-19 / 9-26 ventilateur centrifuge à haute pression de ventilateur d'extraction pour la chaudière industrielle

9-19/ 9-26 les fans centrifuges et les ventilateurs de ventilateur centrifuge à haute pression épuisent la fan centrifuge de chaudière de fan de ventilateur

Utile de la fan 9-19/9-26 fans centrifuges de ventilateur centrifuge à haute pression :

9-19, 9-26 le type fan de centrifugeur de haute pression, généralement utilisée pour forger le four et la ventilation forcée à haute pression, peut également être employé pour transporter les matériaux, l'air et la combustion non-corrosive et non-spontanée, substances inexplosives, non-volatiles, non visqueuses du gaz. La température du milieu généralement ne dépasse pas 50 le ° C, le plus haut ne dépasse pas 80 le ° C, et les particules du poussière et dures contenues dans le milieu ne sont pas plus que 150mg/m3.

2. Type de fan

1) Cette fan est une inhalation simple, habituellement avec le № 4, 4,5, 5, 5,6, 6,3, 7,1, 8, 9, 10, 11,2, 12,5, 14, 16, un total de nombres de 13 machines.
2) la fan est habituellement faite de deux types : bonne rotation et rotation gauche.
3) la position de débouché de la fan est représentée par l'angle de débouché de la coquille, et des coquilles « laissées » et « bonnes » de fan sont faites de 0 degrés, 45 degrés, 90 degrés, 135 degrés, 180 degrés et 225 degrés.

3. Structure de la fan

La fan se compose principalement de roue à aubes, d'enveloppe, d'entrée d'air et d'appui.

1) Roue à aubes : 9-19 le type fan a 12 lames, 9-26 le type fan a 16 lames, chacun des deux appartiennent au type en avant de recourbement. La vitesse circulaire la plus élevée du bord externe du diffuseur de roue à aubes ne dépassera pas 140m/s. Après que la roue à aubes soit formée, l'équilibre statique et dynamique sont corrigés, ainsi l'opération est stable.
2) Shell : soudé dans une coquille cochléaire avec la plaque d'acier ordinaire.
3) entrée d'air : elle est transformée en structure globale du rassemblement aérodynamique et fixée sur le plat de couverture avec des boulons.
4) groupe de transmission : composé d'axe, de boîte d'incidence, d'accouplement, etc. L'axe principal est fait de l'acier de haute qualité et de la structure globale de la boîte de rapport. Utilisant des roulements, roulements, lubrifiés avec la graisse.

Installation, commission et opération

Avant installation, les matériaux et les outils d'installation devraient être préparés d'abord, et les parties mécaniques de chaque partie de la fan devraient être inspectées, la roue à aubes, axe et le rapport devrait particulièrement être soigneusement inspecté, si les dommages sont trouvés, il devrait être réparé, et alors l'intérieur de la boîte de rapport devrait être nettoyé avec le kérosène.

Les points suivants doivent être notés en cours d'opération d'installation :

• Dans quelques surfaces communes, afin d'empêcher la rouille et réduire des difficultés de démontage, la graisse ou le pétrole devrait être enduite.
•  Quand le boulon sur la surface commune, s'il y a une goupille de positionnement, la goupille devrait être mis dessus d'abord, et alors serrer le boulon.
•  Vérifiez l'intérieur de l'enveloppe et de toute autre enveloppe, et il ne devrait y avoir aucun outil et les débris se sont laissés tomber et ont laissé.

(i) conditions d'installation

1. Installez selon la position et la taille montrées dans le dessin. Afin d'obtenir le rendement élevé, assurer particulièrement la taille d'espace entre l'entrée d'air et la roue à aubes.

2. Assurez la position horizontale de l'axe, et mesurez la concentricité de l'axe et de l'axe de moteur et le non-parallélisme des deux fins de l'accouplement. La tolérance de non-parallélisme de deux haches est 0.05mm, et la tolérance de non-parallélisme de deux visages d'extrémité de l'accouplement est 0.05mm.

3. En installant la porte de réglementation, faites attention à ne pas installer l'inverse, et assurez-vous que la direction d'admission est compatible à la direction de rotation de la roue à aubes.

4. Après que la fan soit installée, retirez le rotor et vérifiez s'il y a trop serré ou collision avec la cloison fixe.

5. En installant les tuyaux d'admission et de débouché de la fan, le poids ne devrait pas être ajouté à l'enveloppe.

6. Après tout l'installation, l'essai peut seulement être dirigée après que l'inspection générale soit qualifiée.

(2) opération d'essai de la fan centrifuge à haute pression

• La rotation d'essai de la fan devrait être effectuée sans charge (fin la porte de tuyau d'admission ou la porte de réglementation).
• Si l'opération est bonne, elle sera transférée à l'opération sous le chargement complet (pleins pression et écoulement spécifiques).
• Course au chargement complet, aucune moins de 2 heures pour la fan nouvellement installée et aucun moins qu'une demi-heure pour la fan installée réparée.

(iii) opération de fan centrifuge à haute pression

1. Avant de commencer la fan, les préparations suivantes devraient être faites :
①Fermez la porte de réglementation.

②Vérifiez la taille d'espace de chaque partie de la fan, et s'il y a une collision et un frottement entre la pièce en rotation et la cloison fixe.

③L'accouplement devrait être protégé.

④Vérifiez si le niveau d'huile de l'incidence est entre le niveau le plus élevé et le plus bas d'huile.

⑤Vérifiez si le circuit électrique et l'instrument sont corrects.

⑥Vérifiez si la partie de refroidissement est normale.

2. Après avoir commencé la fan, ouvrez graduellement la porte de réglementation pour atteindre la condition de travail normale. Lors du fonctionnement, la hausse de la température de l'incidence ne dépassera pas 40℃ de la température ambiante, et la valeur de vitesse de vibration de moyenne carrée de racine de la partie de rapport ne sera pas plus grande que 6.3mm/s.

3. Dans les circonstances suivantes, l'arrêt d'urgence doit être fait :

①la fan s'avère pour avoir le bruit grave ;

②La température des hausses de rapport brusquement ;

③La fan a la vibration et l'impact graves.

Fonctionnalités clé

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~2900 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~43305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 80%-90%
