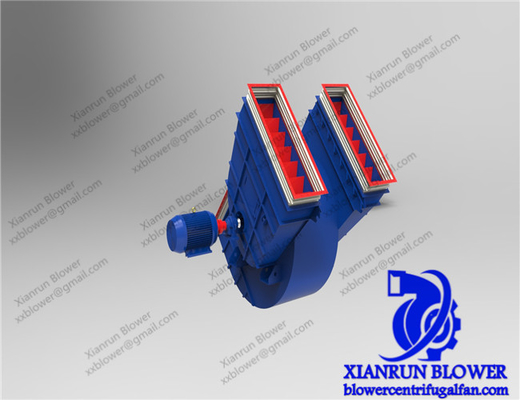

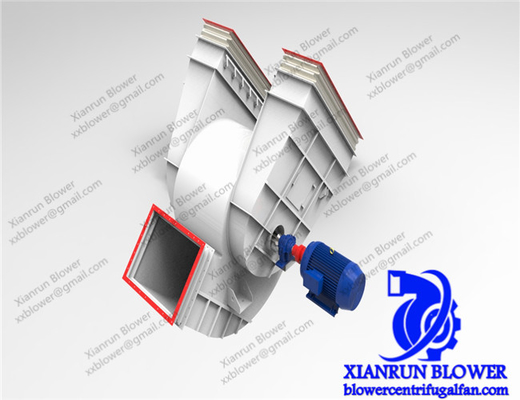

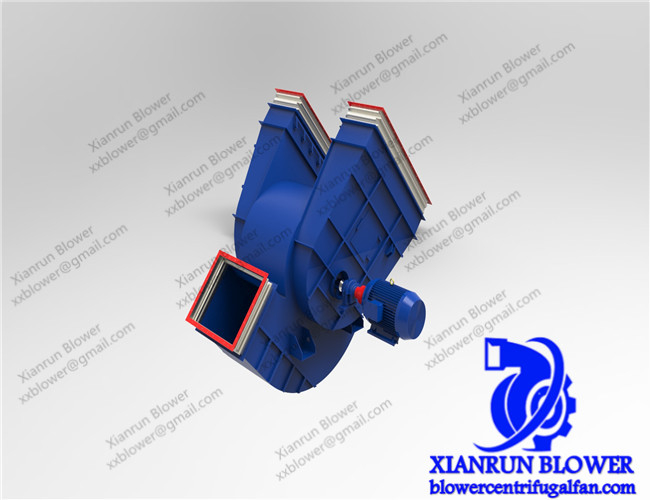

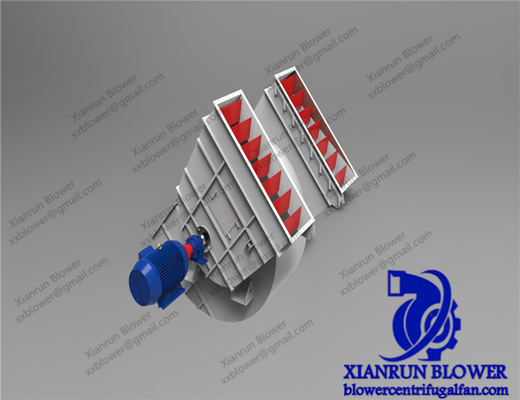

ventilateur centrifuge d'entrée double industrielle centrifuge du ventilateur 380V d'hôtel

Ventilateurs d'extraction industriels de fan de fan d'entrée double de ventilateur de sodium centrifuge centrifuge arrière de calcium

La fan centrifuge d'entrée double est principalement employée dans l'hôtel, le lieu de rendez-vous, cinémas et les théâtres, les ateliers et d'autres endroits d'aérer prennent un souffle, la température moyenne n'est pas plus le ℃ de 80, ne contiendront pas emplastic et le gaz corrosif, explosif, inflammable, peut également choisir l'autre représentation semblable, en transportant inflammable, gaz explosif et corrosif, entrent en contact avec svp les unités de production.

Le fan adopte la structure de prise de double aspiration, habituellement le nombre de machine est 6E, 8E, 10E, 12E, 14E, 16E, 20E.

La fan peut être transformée en deux formes de bonne rotation ou la rotation laissée, d'un côté de la poulie à l'autre côté de la roue à aubes de poulie, rotation dans le sens horaire s'appelle la fan droite de rotation, représentée par « droit » ; Réciproquement, ce s'appelle un cyclone gauche et est indiqué par « parti ».

La position de la bouche d'air de la fan est exprimée par l'angle de la bouche d'air de l'enveloppe. Elle est habituellement conçue avec un angle simple de 0°, de 90° et de 180°. Quand besoin de l'utilisateur pour employer d'autres angles de débouché, elle peut être conçue et produite pour vous séparément.

En second lieu, la structure de

Route de nuit d'huile de fan, enveloppe, entrée d'air, soutenant le siège, le moteur et d'autres composants, avec la structure compacte, l'installation facile, l'entretien facile et d'autres caractéristiques.

Route de nuit -- se compose de deux roues à aubes avec différentes directions de rotation, chaque roue à aubes a 10 lames d'aile et les expériences avant incurvées d'opération de correction et de survitesse d'équilibre de disques, statique et dynamique, l'unité fonctionne sans à-coup et sûrement.

Enveloppe -- une coquille cochléaire soudée d'une plaque d'acier avec une parenthèse de rapport et un cadre.

Entrée d'air - la plaque d'acier est faite de canal d'écoulement conique d'arc.

Soutenant le logement - participe à l'incidence sphérique centripète de double rangée, et est lubrifié avec la graisse de base de sodium de calcium.

Défauts et causes principaux de fan

1. Vibration grave de boîte d'incidence

L'axe de fan n'est pas parallèle à l'axe de moteur. L'enveloppe ou frottement de l'entrée et de la roue à aubes d'air, la rigidité de base n'est pas ferme :

• Déformation lâche de rivet de roue à aubes ou de roue à aubes ;
• Le disque d'axe de roue à aubes et l'axe sont lâches, ou le boulon de accouplement est lâche ;
• Voir l'appui de poissons, la boîte de rapport et la parenthèse, soutenant le boulon de connexion de couvercle de boîte et de siège lâchement ;
• Installation pauvre des tuyaux d'admission et de débouché de fan ;
• Déséquilibre de rotor ;
• Usage de pale de ventilateur.

2. Le rapport de la hausse de la température est trop haut

①Vibration grave de boîte d'incidence.
②L'huile de graissage est de qualité inférieure, a détérioré, contenant trop de poussière, le sable, la saleté et d'autres impuretés ;
③la force serrée du boulon de rapport de connexion de couvercle de boîte et de siège est trop grande ou trop petite ;
④l'installation circulaire et de roulement est biaisée, et les deux incidences sont avant et après différentes ;
⑤Dommages de roulement

3. Le courant de moteur est trop grand ou la hausse de la température est trop haute

①En conduisant, le tuyau d'admission à la porte ou la valve de commande de puissance n'est pas fermé étroitement ;
②l'écoulement dépasse la valeur spécifique ;
③la densité du gaz transporté par la fan est trop grande ou visqueuse ;
④La tension d'entrée de moteur est coupure électrique monophasée si basse ou de puissance ;
⑤anneau en cuir espace trop serré ou inégal ;
⑥Affecté par la vibration grave de la boîte de rapport.










Fonctionnalités clé

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~3200 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~98305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 80%-90%
