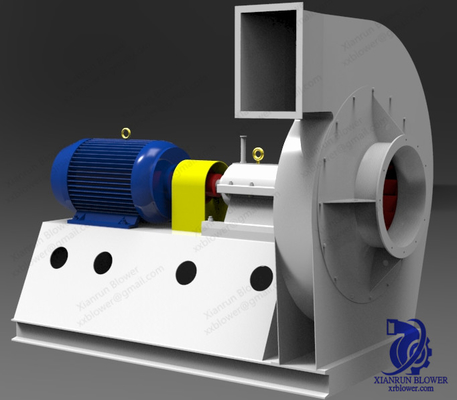

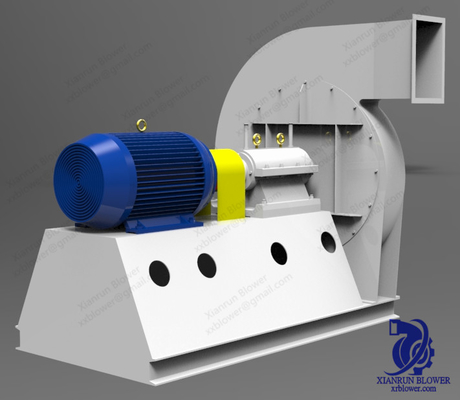

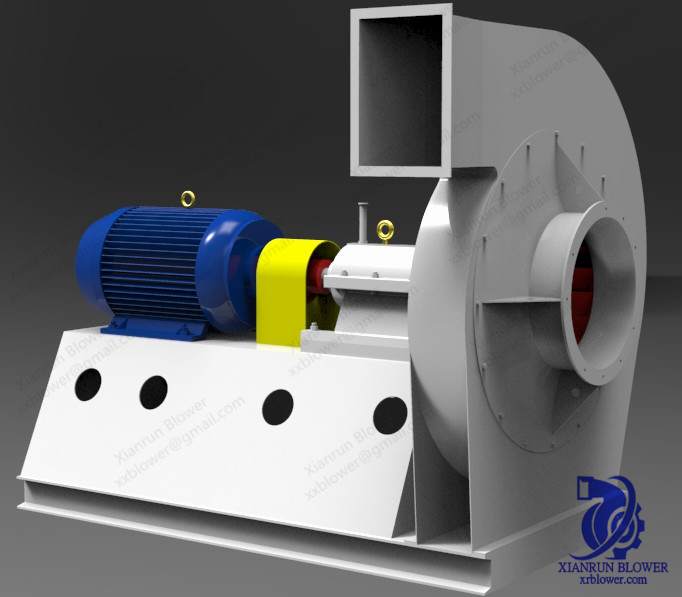

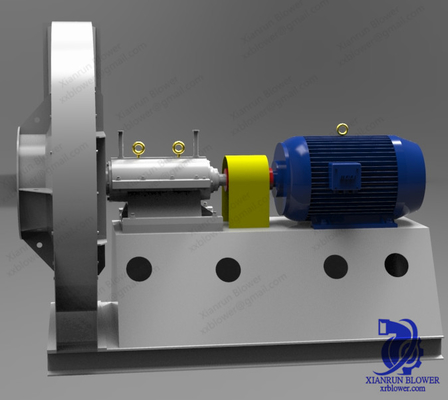

Ventilateur de fan centrifuge d'admission simple en acier avec la boîte d'incidence de accouplement de boulon

La fan centrifuge d'admission simple a vers l'arrière incliné la boîte d'incidence industrielle de boulon d'accouplement de fan de plancher de fan centrifuge

Soutenant le logement (boîte de rapport)

⑴Le rapport du logement et du plat devrait être étroitement relié, le niveau est placé sur la mesure principale d'axe, horizontal longitudinal ne devrait pas dépasser 0.10/1000 ; Le niveau horizontal est placé dans la boîte de rapport, et le niveau horizontal de la boîte de rapport ne devrait pas dépasser 0.2/1000.

⑵Le siège de rapport n'est pas permis de fendre, pièce de trou de non-incidence de la fente, peut être réparé, l'utilisation de l'agent de réparation de polymère est une manière plus sûre, mais doit choisir l'agent de haute résistance de réparation, l'utilisation du processus correct.

⑶Le logement de rapport des fans moyennes et petites est souvent une boîte entière. Actuellement, les deux trous de rapport sont trouvés sur la boîte de rapport. Actuellement, la déviation de coaxiality des deux trous ne devrait pas dépasser 0,02 millimètres.

incidence

Il y a deux genres d'incidences sur la fan centrifuge :

La plupart des incidences des fans petites et moyennes utilisent des roulements.
Grandes incidences de surface de vent, la majeure partie de l'utilisation des incidences de glissement.
Les normes d'entretien pour des roulements et des incidences de glissement, voient l'annexe de vent.

Dispositif de logement et de réglementation de fan
⑴Quand la plaque d'acier de la coquille de fan est partiellement utilisée ou plus du secteur a été porté sur 1/2 de l'épaisseur originale, l'enveloppe devrait être remplacée, les gens du pays être portée ou légèrement peuvent être réparés et renforcés, le plat de renfort sont soudés en dehors de l'enveloppe, la couture de soudure à l'intérieur de l'enveloppe devrait être polie après soudure, et on devrait éliminer autant que possible l'effort interne après soudure.

⑵Il n'y aura aucune fuite d'air dans la coquille de fan, la porte d'inspection sera serrée et perméable, et les vis seront intactes.

⑶Le collecteur de courant (généralement connu sous le nom de klaxon d'aspiration) ne sera pas utilisé et ne sera pas déformé. Pendant l'installation, l'espace relatif entre le collecteur de courant et l'instigateur doit être maintenu selon les documents techniques de l'équipement.

Fonctionnalités clé

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~2900 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~83305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 80%-90%

Veuillez nous conseiller le paramètre d'UTILISATION et de suivre. Notre département de construction recommandera le produit le plus approprié pour vous.
