Fan axial mû par courroie tubulaire, fan industriel de tambour de chaudière d'acier inoxydable

Fan industrielle de tambour de fans de ventilateur de fan de fan de fan axiale axiale mue par courroie axiale tubulaire axiale axiale de C.C

Installation de ventilateur axial

A. Le degré horizontal et vertical de l'installation du ventilateur axial d'usine entière devrait être mesuré sur la base et le conduit d'air, et la déviation ne devrait pas être plus grande que 1 ‰.

B. L'angle d'installation de la lame sera passé en revue et corrigé selon les dispositions des documents techniques d'équipement, et la déviation permise est ±2° et l'écrou de la lame fixe sera fermé à clef ; S'il est nécessaire d'enlever la lame du hub, il doit être placé selon la marque pour empêcher le désordre et l'échange de position pour détruire l'équilibre du rotor ; Si la lame est endommagée et doit être remplacée, elle doit être effectuée selon les dispositions du document technique d'équipement.

C. L'ensemble du rotor et de l'incidence sera effectué selon les dispositions des documents techniques d'équipement ; Les boulons se reliants des composants de rotor de la fan sont serrés selon le couple spécifique.

D. L'espace entre la roue à aubes et le conduit d'air principal (ou l'enveloppe) devrait être également distribué, l'angle d'installation de la lame devrait être cohérent, et répond aux exigences du bon fonctionnement dans le même avion. L'assemblée de grands ventilateurs axiaux devrait être effectuée selon les dispositions des documents techniques d'équipement.


Fonctionnalités clé

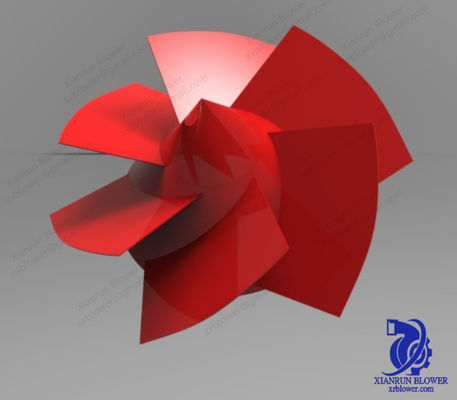

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~2900 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~83305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 80%-90%

Veuillez nous conseiller que le département d'ingénierie du Parameter.Our d'UTILISATION et de suivre recommandera le produit le plus approprié pour vous.
