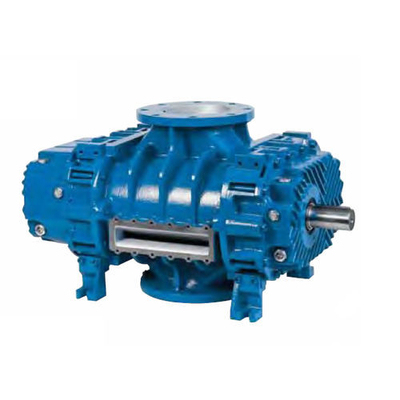

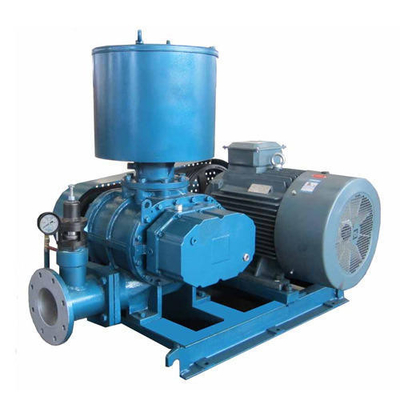

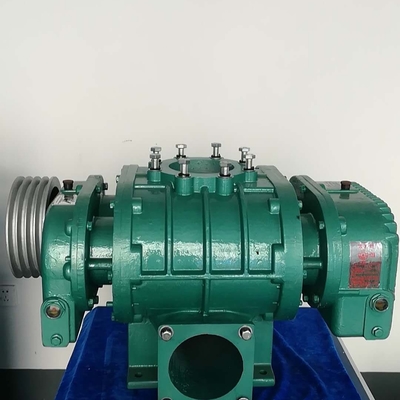

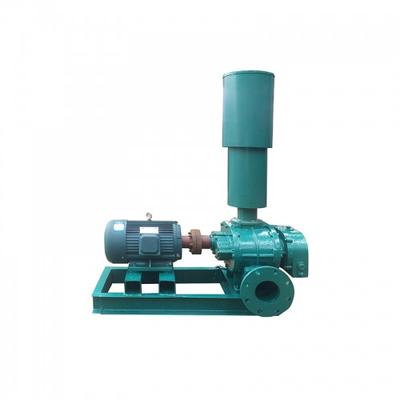

Ventilateur rotatoire de lobe de racines, tri ventilateur de lobe avec le moteur électrique sans brosse de C.C

Ventilateur de racines de lobe de ventilateur de racines le tri enracine le moteur électrique sans brosse de C.C de matériel d'acier au carbone de ventilateur rotatoire

Principe de base de ventilateur de racines

1. Le ventilateur de racines est un ventilateur rotatoire de volume.

Ce genre de compresseur se fonde sur les vitesses synchrones à l'extrémité d'axe du rotor pour maintenir les deux rotors engagés. Chaque pièce extérieure incurvée concave du rotor et du mur intérieur de la forme de cylindre un volume de travail, qui emporte le gaz du port d'aspiration pendant la rotation du rotor. Quand il se déplace au port d'échappement et est relié au port d'échappement, la pression en volume de travail monte soudainement en raison du reflux de gaz avec à haute pression, et alors le gaz est transporté au canal d'échappement. Les deux rotors ne sont pas en contact mutuel, et ils sont scellés par des lacunes bien controlées, ainsi le gaz déchargé n'est pas souillé par l'huile de graissage.

2. La sélection du ventilateur de racines

À l'usine d'eaux d'égout, sélection modèle du fabricant de fan de ventilateur des échantillons que de produit sont donnés sur le niveau des paramètres d'optimisation du traitement des conditions d'admission, fan dedans pour être employés réellement n'est pas un statut standard, cependant, quand les conditions environnementales de ventilateur telles que la température, la pression atmosphérique et l'altitude n'est pas en même temps, la représentation de la fan également changera, ne pourra pas diriger l'utilisation de la sélection modèle du produit de conception basé sur les paramètres d'optimisation du traitement des échantillons, cependant, il est nécessaire de convertir les exigences de marche de la fan en paramètres de fan sous l'état standard de prise de choisir le modèle selon l'état réel d'utilisation.

Le niveau de la pression d'échappement du ventilateur volumétrique ne dépend pas de la fan lui-même, mais de la situation du dispositif après que le gaz soit déchargé par le ventilateur, c.-à-d., la soi-disant « contre-pression ». Le ventilateur d'aération a les caractéristiques de la transmission obligatoire de gaz. La pression d'échappement marquée sur la plaque signalétique de ventilateur est la pression évaluée d'échappement de la fan. En fait, le ventilateur peut fonctionner à n'importe quelle pression au-dessous de la pression évaluée d'échappement, et peut également travailler au delà de la pression évaluée d'échappement tant que la température de force et d'échappement laisser.

Pour des stations d'épuration, la pression absolue (contre-pression) produite par le dispositif d'échappement est la somme de la valeur de perte de pression du réseau de pipe-lines, de la profondeur d'eau de la piscine d'aération et de la pression atmosphérique ambiante. (rudement, la profondeur d'eau plus un mètre)

3. Volume de l'air (demande de l'oxygène)

En calculant la demande de l'oxygène du traitement des eaux usées, le résultat est le taux d'écoulement de la masse de l'oxygène exigé sous l'état standard QM (kg/min), et puis lui est converti en taux de débit d'air requis sous l'état standard QV1 (m3/min). Si le ventilateur n'est pas employé dans l'état standard, comme quand il est employé dans le secteur de plateau, la densité d'air et la teneur en eau changera. Le taux de débit d'air fourni par le ventilateur est identique que l'état standard, et le taux d'écoulement de la masse d'air fourni sera réduit, qui peut mener à l'approvisionnement en oxygène insuffisant. La méthode la plus simple de calcul est de calculer une place de quatre têtes d'aération selon le secteur de la piscine d'eaux d'égout, et l'alimentation en air de chaque tête d'aération est 0.03m3/min (0,03 voici la valeur moyenne de la tête d'aération).

4. La différence entre l'hiver et l'été

La sélection de ventilateur devrait prêter l'attention à la loi de changement du débit d'alimentation en air du ventilateur. Pour le même ventilateur, en hiver et été, son taux de débit ne changera pas, mais en raison de la densité différente d'air, le taux d'écoulement de la masse changera, c'est-à-dire, l'approvisionnement en oxygène sera différent. C'est dû à la diminution de la température d'hiver et à l'augmentation de la densité d'air, ainsi le taux d'écoulement de la masse d'air sec fourni par le fan est considérablement augmenté comparé à l'état standard, qui cause l'augmentation de l'approvisionnement en oxygène. De la mesure réelle de l'opération, l'oxygène dissous de la piscine d'aération en hiver chaque année sera 1 | 3mg/L plus haut que celui en été.

Par conséquent, en cours d'opération de fabrication, il est nécessaire d'ajuster l'équipement pour ce changement, de sorte que la capacité de remplissage de l'oxygène du ventilateur soit compatible avec la demande de l'oxygène dans l'opération réelle. Pour le ventilateur de racines, l'utilisation du convertisseur de fréquence, en changeant la vitesse de l'hélice pour ajuster l'alimentation en air est très économique et pratique.


Fonctionnalités clé

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~2900 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~83305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 80%-90%

Veuillez nous conseiller que le département d'ingénierie du Parameter.Our d'UTILISATION et de suivre recommandera le produit le plus approprié pour vous.
