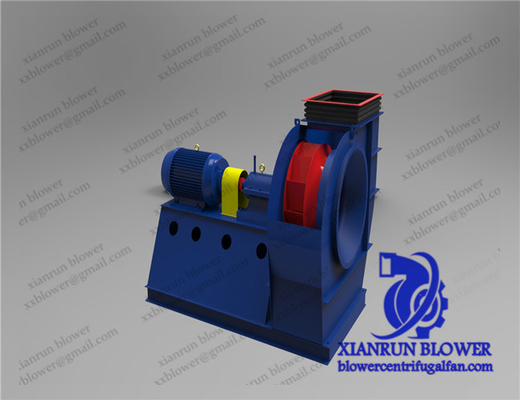

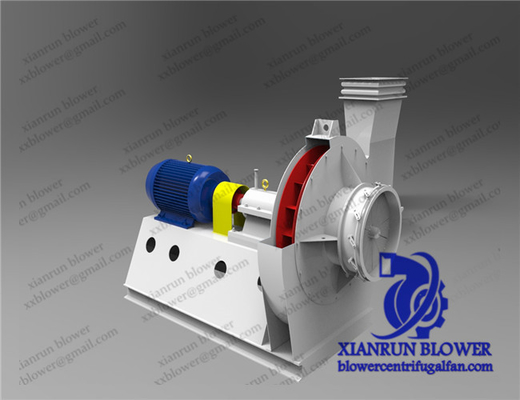

560rpm - fan 2900rpm centrifuge à hautes températures pour l'industrie de chaudière

Conduit d'air direct de ceinture de triangle de fan de la température de moteur centrifuge à hautes températures de résistance assurer la sécurité

Utilisation de fan centrifuge à hautes températures :

1, utilisé en séchant l'industrie, industrie de chaudière, blanchisserie, industrie de la peinture, industrie de séchage de nourriture.

2, l'utilisation de la température entre 100℃-180℃.

3, le gaz de transport est air ou tout autre gaz qui n'est pas combustion spontanée, pas auto-explosion, aucun enroulement, inoffensifs au corps humain, et à aucune corrosion aux matériaux en acier. Il peut également être employé comme combustion non-corrosive et non-spontanée, matériel non visqueux à gaz chaud, vapeur, transport de fumée. L'autre représentation semblable peut également être choisie, mais la température du milieu de transport ne doit pas dépasser sa température ambiante évaluée.

4. Aucune substance visqueuse n'est permise dans le gaz, et les particules du poussière et dures ont contenu ne sont pas plus que 150mg/m3. Si le contenu de poussière est grand, aucun dispositif de dépoussiérage moins de 85% ne doit être installé avant la fan pour réduire la teneur en poussière de la canalisation dans la fan pour améliorer la vie de la fan.

Structure à hautes températures de fan :

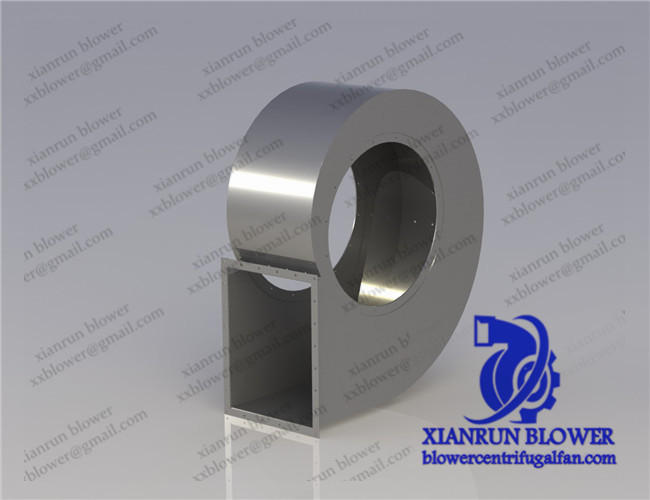

1. La fan à hautes températures se compose principalement de roue à aubes, d'enveloppe, d'entrée d'air, de moteur, de connecteur, de lame de refroidissement et d'autres pièces.

2, la roue à aubes adopte la roue à aubes centrifuge d'admission simple de multi-aile, faite de feuille galvanisée de haute qualité ou plaque d'acier laminée à froid, et la lame est conçue selon le principe aérodynamique. La roue à aubes se compose de 10 lames de type airfow backsloping, de disques avant de type courbé, et de disques arrière plats. Le matériel est fait de longévité de haute résistance et bonne et plaque d'acier de haute qualité, et est strictement corrigé pour l'équilibre dynamique et statique. Bonne représentation d'air, rendement élevé, bon fonctionnement.

3. L'entrée d'air adopte la forme de réduction aérodynamique convergente de vortex, la perte de circulation d'air est petite, et l'efficacité de travail de la fan à hautes températures est haute.

4. La coquille et le moteur à hautes températures de fan sont installés et reliés aux bâtis en métal, la tête d'axe de moteur est installée avec les lames de refroidissement, et le mur externe du bâti en métal est ouvert avec des interfaces de tuyau d'admission et de débouché pour refroidir la tête de bâti et d'axe en métal pour assurer le fonctionnement normal du moteur sous la haute température.

5. Le moteur adopte le moteur à hautes températures spécial, la partie liquide de la fan à hautes températures adopte le matériel résistant à la température, et la structure de refroidissement a la représentation fiable. Comparé à l'autre chaudière a induit des fans d'ébauche, structure simple, entretien commode, avantages élevés de représentation coûtée.

Installation à hautes températures de fan :

1. Il y a deux formes de cette fan à hautes températures. Du côté du moteur, la rotation dans le sens horaire de roue à aubes s'appelle la fan droite, représentée par « droit » ; La rotation inverse d'aiguille de roue à aubes s'appelle le cyclone gauche, dénoté par « parti ».

2. La position de débouché de la fan à hautes températures est exprimée par l'angle de débouché de l'enveloppe. La fan №1.5 | 6 est transformés en type réglable quand elle quitte l'usine, et l'unité d'utilisation est installée sur la position exigée selon les conditions. La gamme d'ajustement de la position de bouche d'air est ° de 0° -255, et l'intervalle est 45°. Le mode de transmission est «  » un type transmission directe.


Fonctionnalités clé

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~2900 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~83305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 80%-90%

Veuillez nous conseiller que le département d'ingénierie du Parameter.Our d'UTILISATION et de suivre recommandera le produit le plus approprié pour vous.
