Détails sur le produit:
|
| Tension: | 220/380/415/440/450v | Matériau de la lame: | Acier inoxydable, fonte, plaque d'acier, acier au manganèse Q345 (16Mn) |
|---|---|---|---|
| Volume d'air: | 800 - 90000m3/h | Support: | Position libre, installée par des vis |
| Type: | Fan centrifuge, ventilateur centrifuge | Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, support en ligne |
| Vitesse: | 2900 r/min | Type de courant électrique: | C.A. |
| Application: | Ventilateur, usine de ciment | Garantie: | 1 an |
| Matériel: | Q345/alliage/acier inoxydables/titaniques, acier de /Stainless d'acier au carbone, fonte, aluminium | Couleur: | L'exigence de client, blanc argenté noir |
| Bruit: | 72dB, DB 56-68 | Nom de produit: | 9-26 l'échappement centrifuge à haute pression de fumée aèrent le ventilateur de fan, fan centrifuge |
| Moteur: | Marque de dessus de la Chine | Caractéristique: | rendement élevé, économie de puissance à faible bruit, installation facile, performance à haute pres |
| Pression: | À haute pression, 3000~16000Pa, 200~3220Pa, 5335-6216 PA, 4603-4447Pa | ||
| Mettre en évidence: | Fan centrifuge à haute pression,Ventilateur centrifuge de série 9-19,Ventilateur centrifugeur à grande vitesse |
||

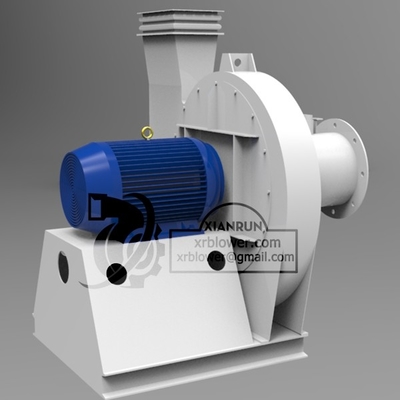

9-19, fan centrifuge intégrée de fan de la série 9-26 de moteur direct à grande vitesse centrifuge à haute pression de ventilateur
Forme structurelle :
La fan centrifuge à haute pression est un type simple d'aspiration, et a 13 nombres de machine (Na) : 4,4, 5,5, 5,6, 6,3, 7,1, 8,9, 10,11.2, 12,5, 14,16.
La fan centrifuge intégrée peut être transformée en deux formes : bonne et gauche rotation. Du côté de moteur, si la roue à aubes tourne dans le sens horaire, ce s'appelle une fan droitière, dénotée par « droit » ; La rotation dans le sens contraire des aiguilles d'une montre s'appelle le cyclone gauche, dénoté par « parti ».
La position de débouché de la fan est indiquée par l'angle de débouché de l'enveloppe. « Laissé » et « droit » peut être transformé en 6 angles de 0°, de 45°, de 90°, de 135°, de 180° et de 225°.
Le mode de transmission de la fan est le type A (No.4~No.6.3) et le type D (No.7.1 ~No.16)
Structure globale :
No.4-~No.6.3 se compose principalement de roue à aubes, d'enveloppe, d'entrée d'air, d'appui, etc. No.7.1 | No.16 se compose principalement de roue à aubes, d'enveloppe, d'entrée d'air, de pièce de transmission, etc.
①Roue à aubes : Il y a 12 pales de ventilateur dans des pales de ventilateur du model 9-19 et 16 dans le model 9-26, qui plient en avant des lames. La vitesse circulaire la plus élevée du bord externe du diffuseur de roue à aubes ne dépassera pas 140m/s. Après que la roue à aubes soit formée, l'équilibre statique et dynamique est corrigé, ainsi l'opération est stable.
②Châssis. La plaque d'acier commune a été soudée dans la coquille cochléaire entière.
③Entrée d'air. Elle est transformée en structure globale de rassembler la forme d'écoulement et fixée sur le groupe de plat de couverture avec des boulons.
④Cloison de transmission. Elle se compose d'axe, boîte d'incidence, couplant et ainsi de suite. L'axe est fait d'acier de haute qualité. La structure globale de la boîte de rapport est faite de roulements à billes et lubrifiée avec soutenir la graisse.
Fonctionnalités clé
Matériel : Fonte, acier au carbone, acier inoxydable.
Efficacité : 70%-90%
Applications
