Accessoires de ventilateur centrifuge haute pression - Registre d'air pour roue à aubes de deuxième étage

Accessoires de ventilateur centrifuge haute pression - Registre de soufflante pour roue à aubes de deuxième étage

Le registre de soufflante d'un ventilateur centrifuge est un dispositif essentiel installé à l'entrée d'air, à la sortie d'air du ventilateur centrifuge ou aux nœuds clés du système de conduits d'air. Il régule avec précision les paramètres de fonctionnement du ventilateur, tels que le débit d'air, la pression d'air et la consommation d'énergie, en modifiant la surface d'écoulement, la direction du flux d'air ou la vitesse d'écoulement. Son principe de fonctionnement est basé sur les caractéristiques fluidomécaniques. Grâce au mouvement mécanique (tel que la rotation, le glissement, l'ouverture et la fermeture) des composants de régulation, il modifie la résistance au flux de gaz, réalisant ainsi une gestion dynamique du flux de gaz et de la pression dans le système.

En termes de formes structurelles, il existe une grande variété de registres de soufflante pour ventilateurs centrifuges :

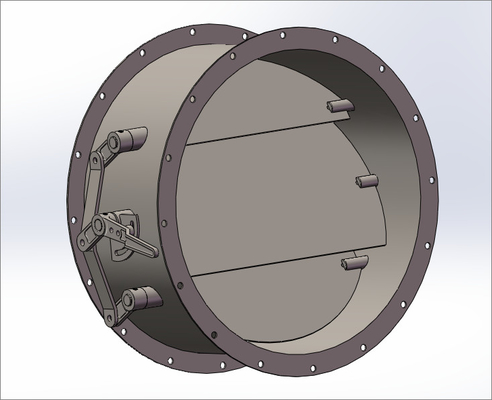

- Registre de soufflante de type papillon : Avec une plaque de vanne circulaire ou carrée comme cœur, il modifie le degré d'ouverture en tournant autour de l'axe. Il se caractérise par une structure compacte, un fonctionnement souple et un faible encombrement, et convient à une régulation rapide du débit dans les systèmes de ventilation à moyenne et basse pression.

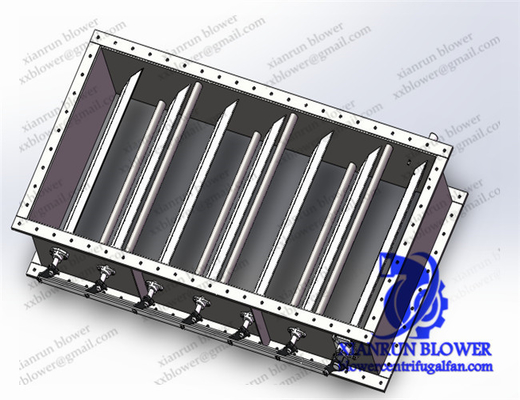

- Registre de soufflante de type déflecteur : Composé de plusieurs déflecteurs parallèles, il peut réaliser une régulation de débit à large plage grâce à l'ouverture et la fermeture synchrones du mécanisme de liaison. Il est couramment utilisé dans les scénarios avec des exigences élevées en matière de précision de régulation, tels que les chaudières industrielles et les systèmes de dépoussiérage.

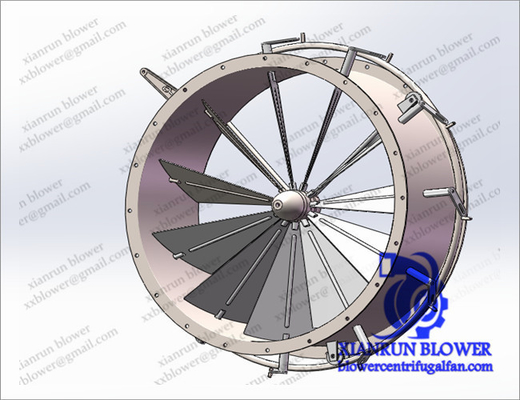

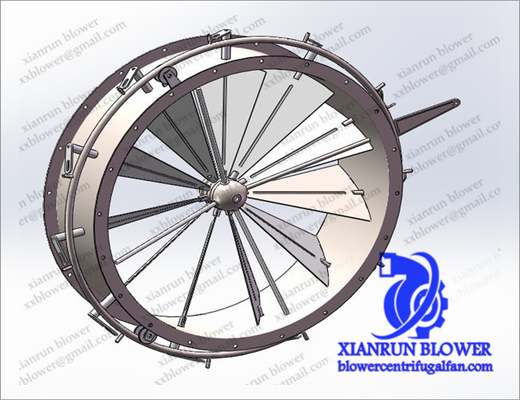

- Registre de soufflante de type aube directrice axiale : Installé à l'entrée d'air du ventilateur, il utilise des aubes directrices pour modifier l'angle auquel le flux d'air entre dans la roue, optimisant ainsi les performances aérodynamiques du ventilateur et réduisant la consommation d'énergie. Il est particulièrement adapté à la régulation économe en énergie des ventilateurs centrifuges à grande échelle.
- Registre de soufflante de type persienne : Semblable à une structure de persienne, il contrôle le volume de ventilation grâce au basculement des pales, combinant les fonctions de régulation et de prévention de la poussière. Il est souvent utilisé dans les systèmes de ventilation avec certaines exigences en matière de propreté environnementale.

En termes de personnalisation, les registres de soufflante des ventilateurs centrifuges peuvent être conçus spécifiquement en fonction des différents scénarios d'application :

- Sélection des matériaux : L'acier au carbone est utilisé pour les conditions de travail normales. Face aux gaz à haute température, à forte humidité et corrosifs (tels que les gaz résiduaires chimiques et les environnements acides et alcalins), des matériaux spéciaux tels que l'acier inoxydable, la fibre de verre et les alliages résistants aux hautes températures peuvent être sélectionnés pour améliorer la durabilité de l'équipement.
- Méthodes d'entraînement : Il existe trois types : manuel, électrique et pneumatique. Les registres de soufflante manuels conviennent aux occasions avec des conditions de travail stables et de faibles fréquences de régulation. Les registres de soufflante électriques peuvent être liés à des systèmes de contrôle automatisés (tels que PLC et DCS) pour réaliser un contrôle à distance et précis. Les registres de soufflante pneumatiques ont une vitesse de réponse rapide et conviennent aux environnements dangereux tels que ceux contenant des substances inflammables et explosives.
- Structure d'étanchéité : Pour les scénarios où un contrôle strict des fuites de gaz est requis (tels que le transport de gaz toxiques et la ventilation dans les ateliers ultra-propres), des structures telles que des bandes de caoutchouc d'étanchéité multicouches et des rainures d'étanchéité de type labyrinthe peuvent être équipées pour assurer une étanchéité élevée.
- Surveillance intelligente : Des dispositifs tels que des capteurs d'ouverture, des capteurs de pression et des capteurs de température sont intégrés pour fournir une rétroaction en temps réel sur l'état de fonctionnement du registre de soufflante. Grâce à la technologie de l'Internet des objets, l'alerte précoce des défauts et l'exploitation et la maintenance à distance sont réalisées, améliorant le niveau intelligent du système.

Les registres de soufflante des ventilateurs centrifuges sont largement utilisés dans la production industrielle (telle que la métallurgie, l'énergie et les industries chimiques), la ventilation des bâtiments (tels que les garages souterrains et les systèmes de ventilation des centres commerciaux), les projets de protection de l'environnement (tels que le traitement des gaz résiduaires et les équipements de dépoussiérage), etc. Ce sont des composants clés indispensables pour assurer le fonctionnement efficace des ventilateurs et répondre aux exigences des conditions de travail complexes.

Principales caractéristiques

• Produit selon plan.
• Personnalisé
• Diamètre : 400-3500mm.
• Matériau : Acier carton Q345, Acier inoxydable, Aluminium.Fonte, bronze, acier inoxydable, bronze au manganèse, Monel, INCONEL et matériaux non métalliques. Composition des matériaux non métalliques : plastique PPS, résine phénolique, etc.
• Traitement spécial : Traitement résistant à l'usure, traitement de soudage de surface.
