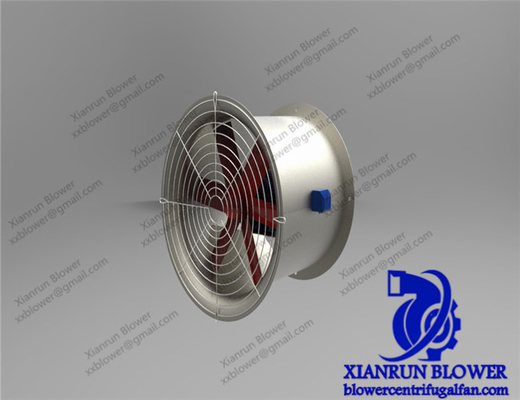

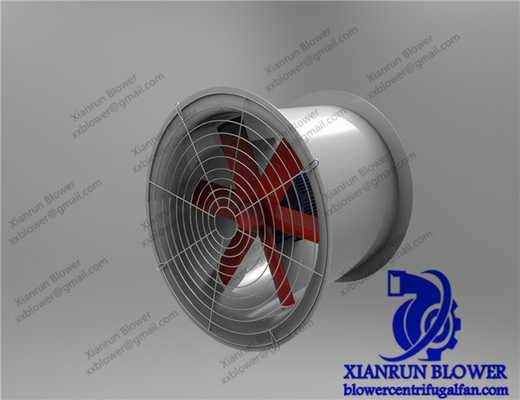

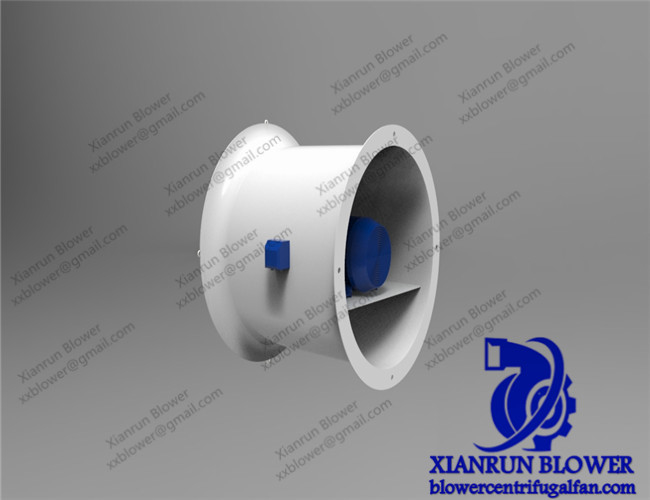

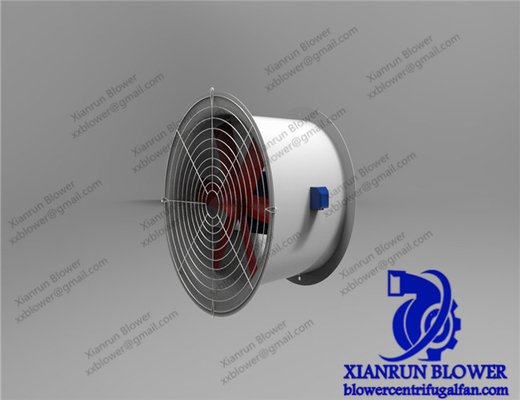

Les fans axiales industrielles de dépoussiérage libèrent le ventilateur d'extraction debout d'écoulement axial

Ventilateur d'extraction axial industriel à faible bruit axial d'écoulement axial de fan de conduit de rendement élevé de ventilateur d'extraction

La roue à aubes pour les fanis axiaux un d'échappement des composantes principales du ventilateur axial. Le gaz peut obtenir l'énergie par la rotation de la roue à aubes, et puis laisser la roue à aubes pour le mouvement axial de la ligne en spirale.
La roue à aubes axiale industrielle de fans se compose de marteau en mouvement de lame, de hub, de pétiole, d'incidence et de contrepoids.
Beaucoup de lames de la même aile sont arrangées dans un groupe de lames avec la distance égale entre eux, qui s'appelle une cascade. Le ventilateur axial est équipé des lames sur le hub pour former une cascade d'anneau. La taille du traversent une partie de la lame du ventilateur axial est plus grande que celle du ventilateur, qui peut s'assurer que le volume de fumée de la fan d'ébauche induite est plus grand que le volume d'alimentation en air.
La lame de rotor du ventilateur axial est tordue. La lame entière est tordue à un certain angle le long de la direction radiale, et la largeur et l'épaisseur de lame sont graduellement réduites le long de la direction d'envergure d'aile de la lame. Nous avons énoncé précédemment cela afin de faire les têtes d'énergie produites par toutes les sections des pales de ventilateur avec différents rayons les mêmes, c.-à-d., les boucles de vitesse sur toutes les sections sont égales. Par conséquent, le rayon de lame près du hub est petit, la distance de grille est également petite, et la vitesse circulaire diminue également. Afin de faire l'égal de boucle de vitesse jusqu'au dessus de lame, elle est liée pour augmenter l'angle d'installation de racine de lame et la longueur de corde de pale, ainsi la lame est transformée en forme dans l'espace tordue. Naturellement, la largeur et l'épaisseur de la lame le long de la direction d'envergure est réduite, qui peut également réduire la force centrifuge produite par la lame, ne font pas le pétiole et la force de palier de butée est trop grande, et assure la force de lame.
Les pales de ventilateur axiales faites en forme tordue, son efficacité est également plus haute, moins de perte. Puisque la roue à aubes tourne, la vitesse d'astuce est plus grande que la circonférence du hub et la vitesse périphérique de la pression de vent grande, petite vitesse périphérique de pression de vent, de sorte que dans le coureur la lame le long de la lame du flux radial de l'énergie ne soit pas égale, ainsi produit à partir de l'astuce à l'écoulement de la pièce de racine de lame, formant la déperdition d'énergie axiale de vortex. Et transformez la lame en forme tordue, angle d'installation de lame de racine de lame est plus grand, puis la pression de vent peut être augmentée ; Au contraire, la lame à l'astuce de l'angle d'installation de lame est plus petite, la pression de vent peut être réduite. L'angle de support de lame à la racine de lame est plus grand, mais la vitesse circulaire est plus petite. L'angle d'installation de lame au bout de lame est plus petit, mais la vitesse circulaire est plus grande. Ces deux facteurs se limitent, de sorte que la pression de vent produite au bout de lame et à la racine de lame soit presque égale, et le vortex axial soit évité.
La surface de la lame mobile de la fan axiale est exigée pour être lisse, qui peut réduire la perte de frottement de la circulation d'air et la perte de séparation provoquée par l'écoulement outre de la surface d'aile. La racine de la lame est boulonnée au pétiole, et la lame et le pétiole sont placés dans un trou circulaire dans le hub, et puis équipés des blocs de contrepoids, des incidences de soutien, incidences de guide, anneaux de sécurité, plats de sécurité et des tiges d'ajustement. Les incidences de soutien de l'écoulement axial manoeuvrant des lames sont soumises à la force centrifuge produite par les lames et les pétioles mobiles. Le guide portant sur la lame mobile, parce que la lame et le pétiole mobiles sont plus longs, l'incidence de guide est de s'assurer que leur centre n'est pas biaisé, et l'incidence de guide peut également soutenir une certaine force centrifuge. Afin de faire la lame mobile peut tourner avec souplesse en s'ajustant, en guide l'incidence et en appui. Des incidences sont faites de roulements à billes avec le bas frottement.
La tige de feuille de chaque lame mobile est équipée d'un bloc de contrepoids, et la ligne centrale du bloc de contrepoids est presque perpendiculaire au plan d'aile de la lame mobile. Sa fonction peut équilibrer le grand moment fermant produit par la lame mobile, de sorte que la lame mobile puisse également se déplacer rapidement en tournant.
Afin d'assurer le cachetage et la lubrification, du lubrifiant est injecté dans l'incidence de guide et l'incidence de soutien, et la graisse est également complétée l'espace entre le pétiole et le hub.
L'espace radial entre la lame mobile et la coquille est exigé pour être moins de 3mm. Cet espace ne peut pas être trop grand, autrement il causera la grande perte de fuite d'air et réduira l'efficacité de la fan.
Afin d'assurer l'équilibre dynamique de la roue à aubes entière, en remplaçant la lame, le même poids de la lame peut être placé dans une position symétrique, et du contrôle d'équilibre.
Le logement mobile de lame est un logement soudé en acier, et le trou d'inspection est fourni sur le logement, qui peut vérifier, enlever et installer la lame mobile. La partie supérieure de la clôture de fan est démontable pour le chargement et le déchargement rapides de la roue à aubes.
