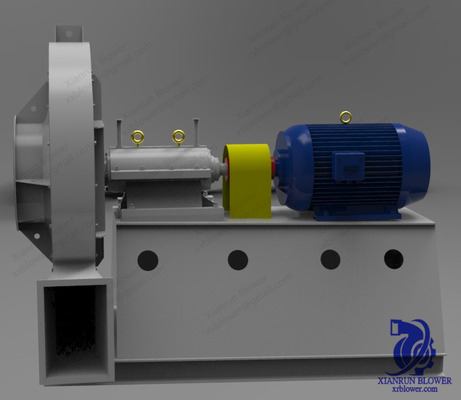

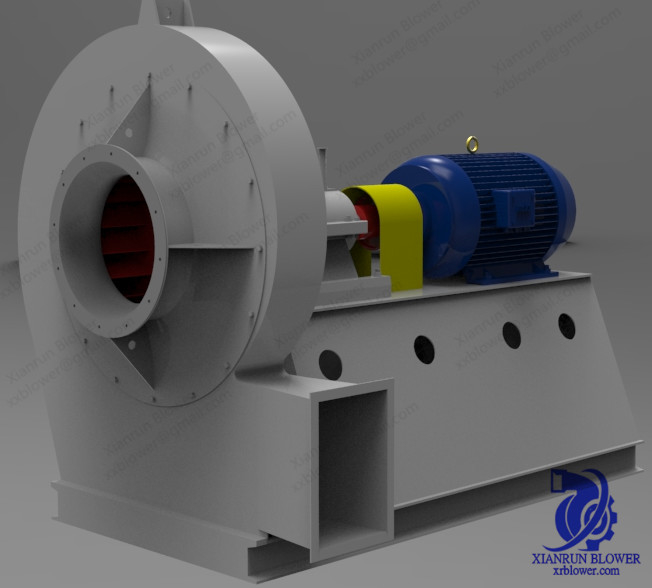

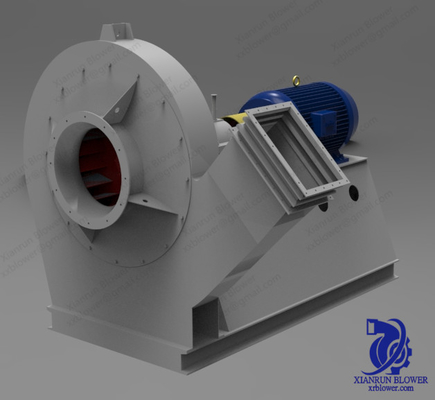

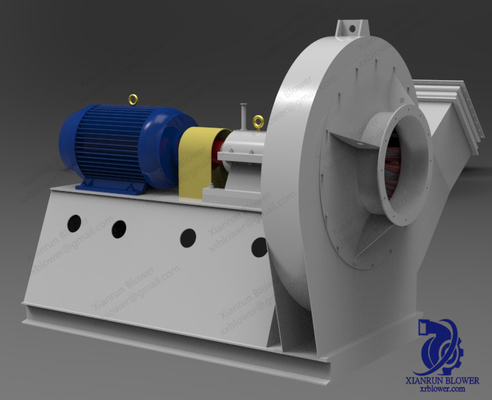

Grand ventilateur de fan centrifuge incurvé en avant 3000Pa-25425Pa

Pièce en rotation incurvée avant de ventilateur de rendement élevé de pale de ventilateur de ventilateur d'extraction de grande fan de capacité élevée

Classification de grande fan de capacité élevée :

1. Classifié selon le sens d'écoulement du milieu à l'intérieur de la fan
Divisé en fan centrifuge, axiale et mélangée d'écoulement

2. Classification par la pression de production de ciel et terre (calculée dans la pression absolue)
Ventilateur - la pression d'échappement est inférieure à 112700Pa.
Ventilateur - pression d'échappement entre 112700PA-343000Pa.
Compresseur - pression d'échappement au-dessus de 343000Pa

3. La pression de ciel et terre du ventilateur est classifiée comme suit (dans l'état standard)

Fan centrifuge de basse pression : pleine pression P≤1000Pa.
Fan centrifuge de pression moyenne : pleine pression P=1000-8000Pa.
Fan centrifuge à haute pression : pleine pression P=8000-30000Pa.
Ventilateur axial de basse pression : pleine pression P≤500Pa.
Ventilateur axial à haute pression : pleine pression P=500-3000Pa

4. Classification selon l'angle de sortie de feuille

Il peut être divisé en type (arrière) backbending, type radial et type (en avant) en avant de recourbement fans, suivant les indications du schéma 5.
L'angle β2 de débouché de la pale de ventilateur backbending est moins de 90°.
L'angle de débouché de la pale de ventilateur radiale β2 = 90°.
L'angle de débouché de la pale de ventilateur de recourbement avant β2 est > 90

Fonctionnalités clé

• Diamètre de roue à aubes : 90~3500 millimètres

• Vitesse d'arbre principal : 560~2900 t/mn
• Chaîne de pression : PA 3000~25425
• Chaîne d'écoulement : 1297~83305 m3/h
• Température de l'air : 20~1000 degrés Celsius

• Matériel : Fonte, acier au carbone, acier inoxydable.

• Efficacité : 70%-90%

Applications

• Ciment
• Chaudière industrielle
• Production d'électricité
• Traitement chimique
• Combustion-appui
• Systèmes de refroidissement
• Gaz corrosif
• Dessiccateur
• Dépoussiérage
• Ébauche obligatoire

• Échappement de vapeur
• Ventilation générale
• Incinération
• Ébauche induite

Veuillez nous conseiller que le département d'ingénierie du Parameter.Our d'UTILISATION et de suivre recommandera le produit le plus approprié pour vous.

Détails d'ordre :

Capacité de production : 300 ensembles par mois

MOQ : 1 ensemble

Port : Port de Qingdao, de Tianjin, de Changhaï et d'autres ports

Délai de livraison : 15 jours après réception de l'acompte

Paiement : T/T, L/C, D/A, D/P etc.

Terme des prix : GOUSSET, CAF, CFR, DDU, DDP et ainsi de suite
